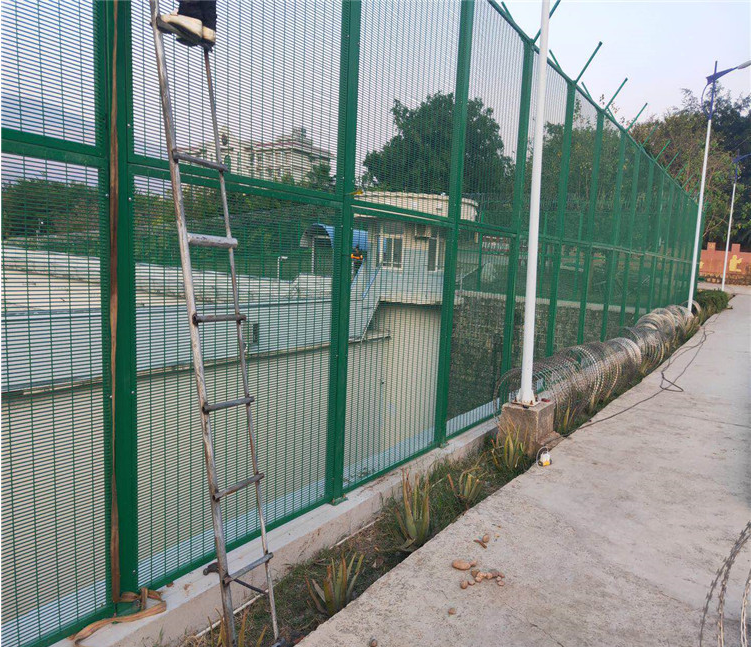

安徽巡逻道顶部金属隔离网

1、巡逻道顶部金属隔离网总高4600mm，网片净高度3900mm,柱中心距2500mm。

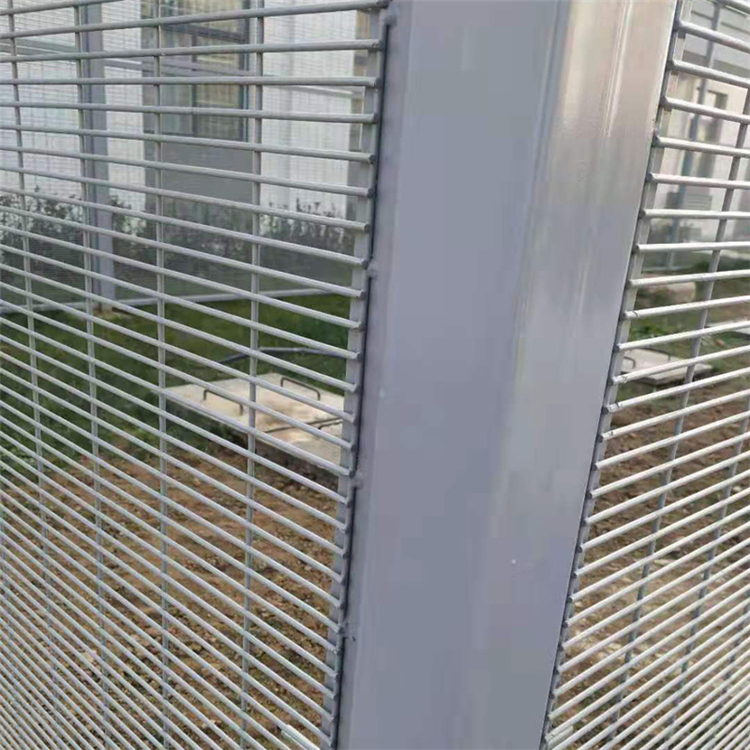

2、立柱方管70*70*2.5mm，Y叉70*70*2.5mm，Y柱支撑顶部加装圆锥冒尖。立柱底部焊接法兰盘250*250*10mm,设4块三角铁90*200*10mm。

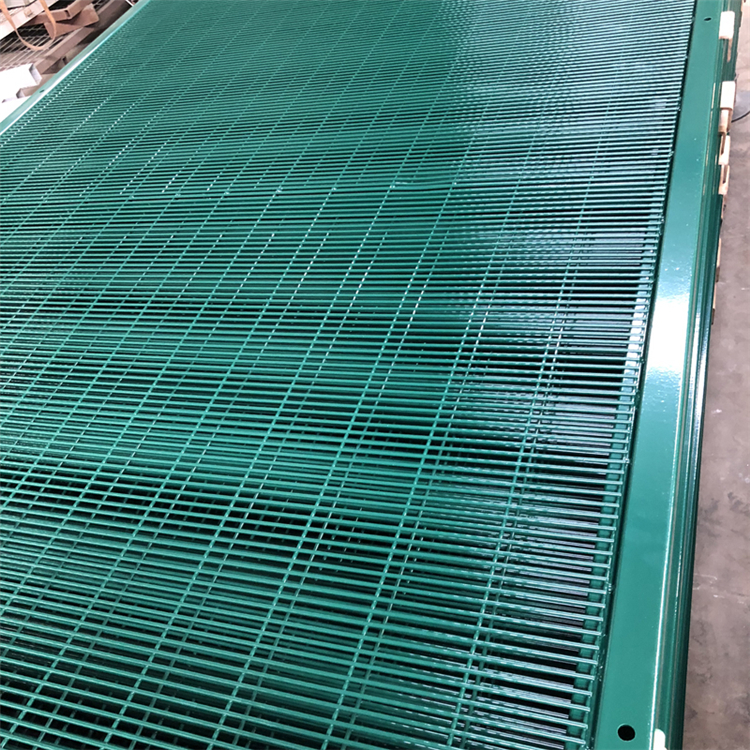

3、网片边框40*40*2.0mm；加一道竖称30*20*1.5mm,表面处理前钢丝直径4mm，网孔100*12.5mm，网丝与边框点焊，焊接质量符合CO2保护焊焊接工艺规程的要求。

4、巡逻道顶部金属隔离网网片下边框设连接件，用胀丝固定于地面。

5、边耳40*40*4.0mm,防盗连接螺栓M8*25mm。

6、顶部不锈钢刀刺网直径：600mm，材质304不锈钢，不锈钢钢丝绳3.0mm,用绑丝或者卡扣固定。

7、预埋件：预埋板300*300*10mm，钢筋直径14mm*4根。

8、安装基础：500*500*800mm，后浇带：200*200*300mm,C25商硂浇筑。

9、巡逻道顶部金属隔离网应采用“热镀锌+表面浸塑”双重防腐处理，设计耐腐蚀年限不少于10年；
