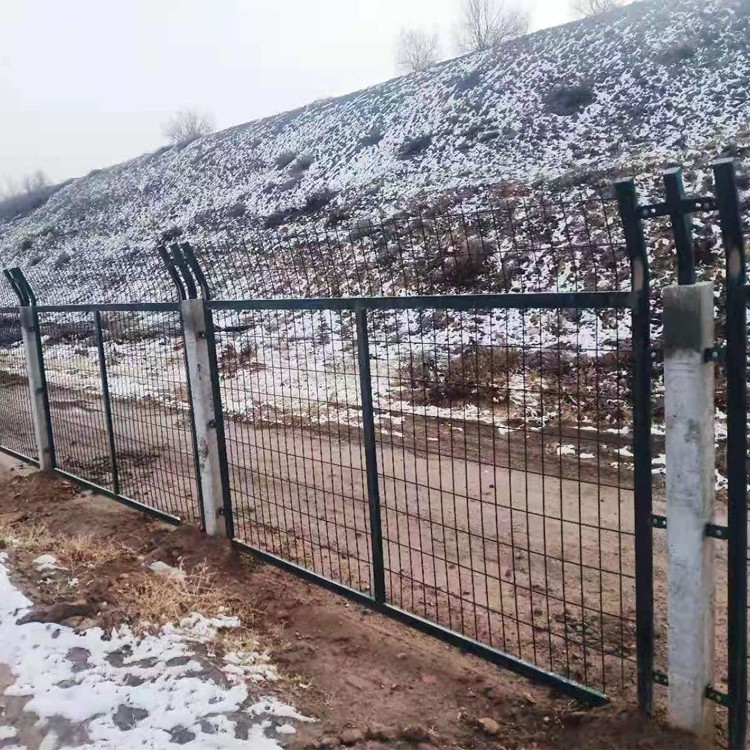

通线8001铁路栅栏产品介绍

通线8001铁路栅栏产品介绍

(1)立柱

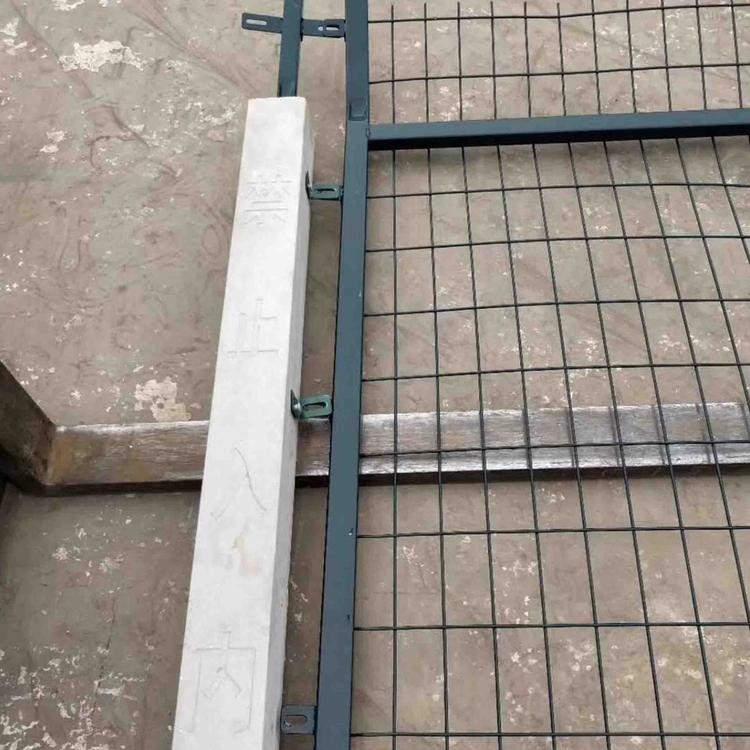

立柱采用C30钢筋混凝土预制,截面尺寸为120mmx 120mm ,高度2.2m。预制立柱时，于顶部中间位置预留42mmx42m方孔，深度150mm ,现成安装时插入带连接板并封口的Q235方管,并用封水材料填充缝隙。方管规格40mmx40mm ,厚度2.5mm。短管插入端长度150mm ,外露部分向外折角30° ,垂直高度300mm。在立柱相应位置预留三个12mm圆孔,安装时通过螺杆固定两侧连接板。

(2)金属网片

通线8001铁路栅栏金属网片采用Q235短管边框,规格30mmx50mm ,短管厚度2.0mm ,内部网丝采用HPB3006.5mm高线钢丝冷拔加工,规格75mmx 150mm，上部向外折角30° ,垂直高度300mm。

(3)连接板与螺栓

立柱连接板,网片连接板采用90° ,折角Q235钢板,厚度4.0mm ,根据不同使用位置分ABC三种形式。连接板与螺栓均采用Q235钢,并镀锌处理,镀锌量270g/m2。

(4)基础

通线8001铁路栅栏基础应根据地区风压、土质(岩石)条件、冻结深度、**冲法要求等因素进行设计,在保证防护栅栏稳定的前提下合理调整尺寸。
