饮用水水源地一级保护区防护隔离栅设计说明

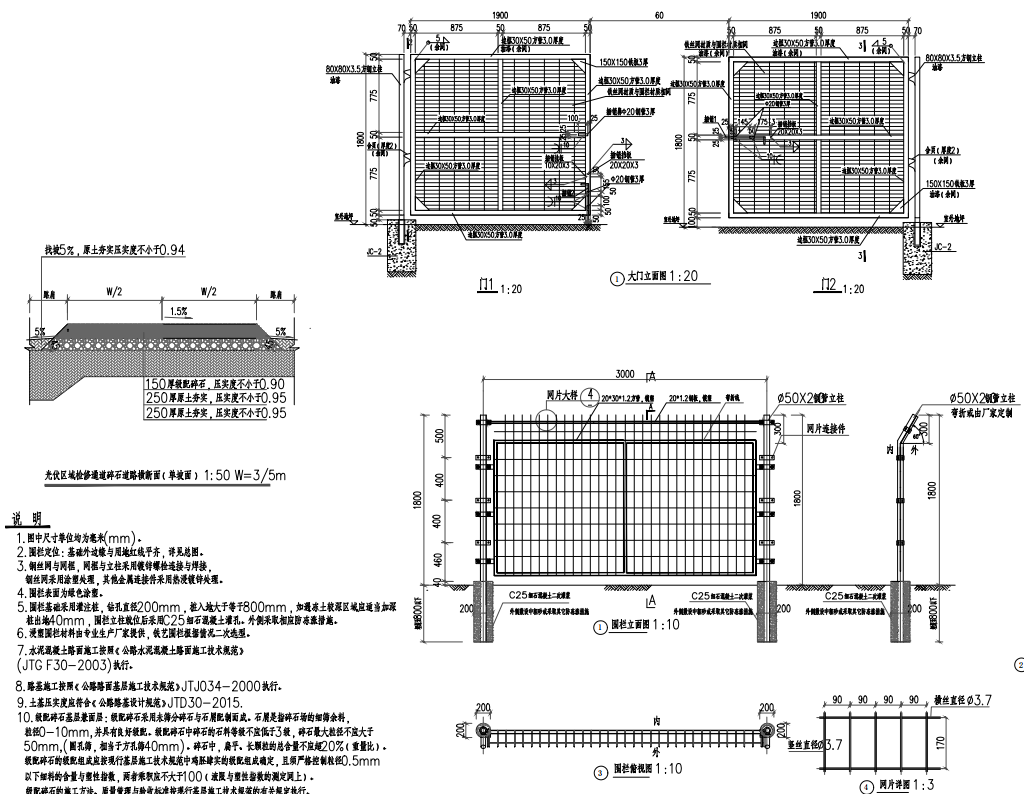

饮用水水源地一级保护区隔离栅设计说明

1防护隔离栅采用钢管立柱焊接网隔离栅。隔离网总高 1.8 米，每 3 米一节段。隔离栅安装应保证焊接网隔离栅的平纵线相对美观。 焊接网隔离栅立柱采用钢管。边框、网面采用Φ5.0mm 冷拔钢丝点焊成型，基础采用现浇 C25混凝土。所有钢构件均应先焊接成型后再进行防腐处理，表面处理采用聚氯乙烯热固性粉末涂层。涂层颜色一般为RAL6005。

2、钢材为碳素结构钢 Q235，其技术条件应符合《碳素结构钢》（GB/T700-2006）的规定。金属网所有钢丝，应为碳素钢丝，并符合《一般用途低碳钢丝》（YB/T5294-2006）的规定。连接件：可采用冷轧或热轧钢板，其技术条件应符合《碳素结构钢》（GB/T700-2006）、《止动垫圈技术条件》（GB/T98-1988）的规定。

3、基础部分根据各地区地质地貌的结构和复杂程度的差异，施工的过程中要针对不同地质状况实施专业技术，基础部分根据实际情况，一般地质如粉土，沙土等，地基承载力＜300KPa，采用300×300×1000 mm的基础，以达到其基础的稳定；特殊地质如山区段，地基承载力≥300KPa，采用300×300×500 mm的基础。说明中隔离栅样式及参数仅为推荐，不作为指定样式，施工选取隔离栅时，隔离栅立柱、横梁、孔径等不得低于本图提供参数，且需满足《隔离栅》（GB/T 26941-2011）规范中相关参数要求。

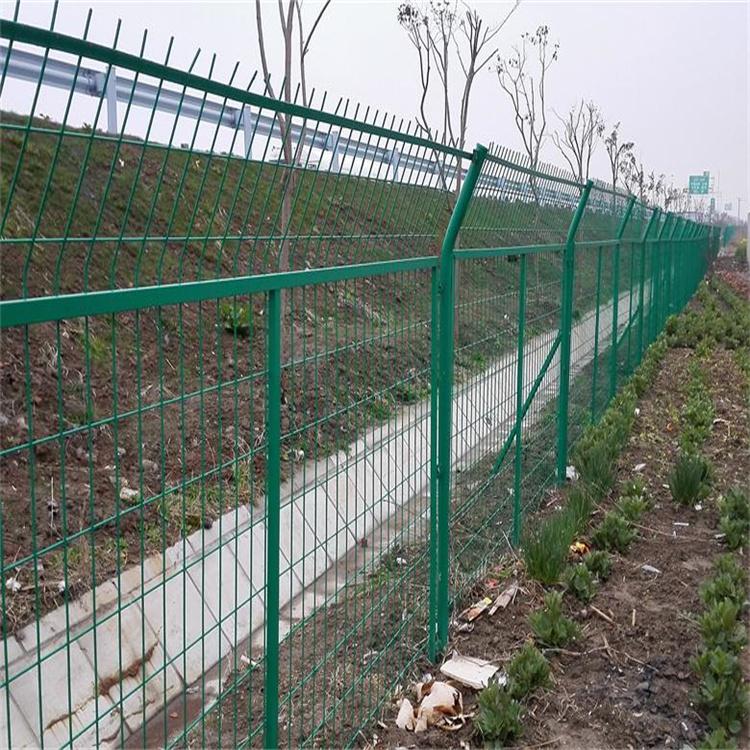

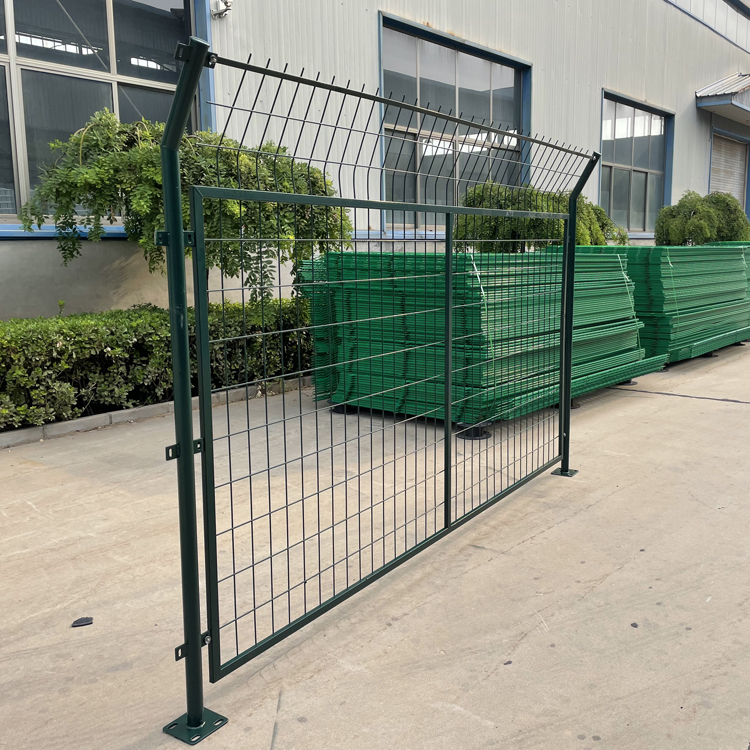

饮用水水源地一级保护区隔离栅实物图
