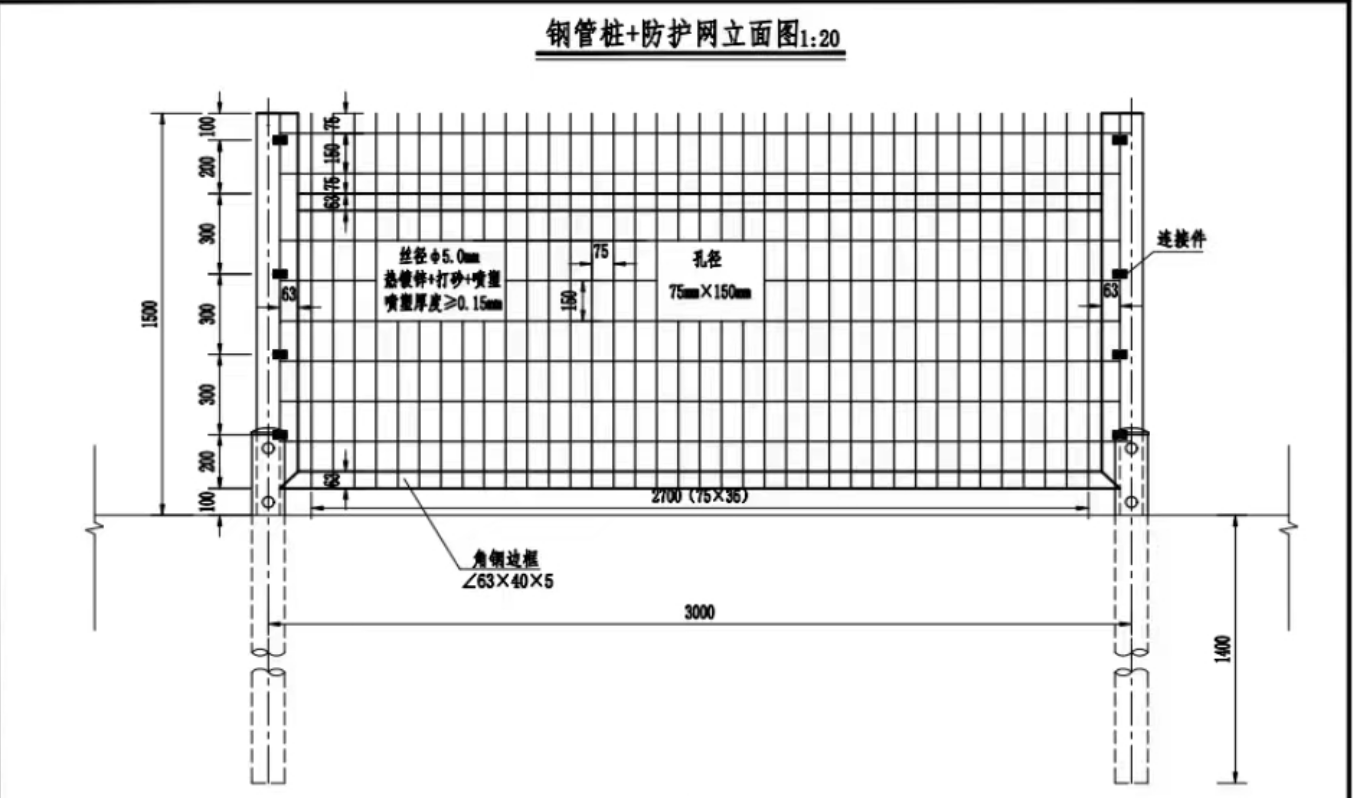

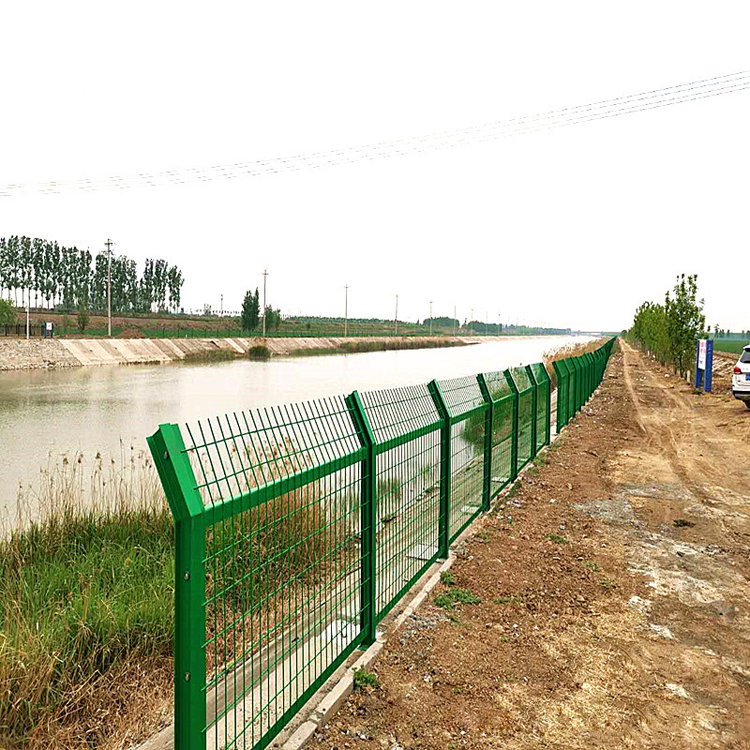

河道C型钢防护网结构示意图

1、图中尺寸单位为mm。

2、防护网采用热镀锌+打砂+喷塑铁丝框架焊接防护网，尺寸为1500mm×3000m (高X宽)，网孔尺寸为75mm×150mm，丝为Ф5.0mm，度不小于0.15mm。边框采用角钢《型号6.3/4)，规格为∠63×40×5mm。网片底部高出自然地面不大于0.1m

3镀锌钢管独立基础采用Ф114×4mm无管，长为1.7m，打入地下1.4m，地上0.3m。在距离地面50mm、250mm处增设两道连接螺栓孔，这两道螺栓将防护网立柱紧固在钢管桩上，螺栓规格为M20，也可采用厂家配套定型产品，螺栓表面需进行防腐处理。

4、立柱采用C型钢，型号为C80X40X20X3，立柱开口面向渠道。立柱与网片采用防盗螺栓连接，防盗螺栓表面须做防腐处理。

5、立柱应进行除锈、镀锌、喷塑等防腐处理，除锈后表面清洁度达到GB8923中规定的Sa2.5级要求，热镀锌平均厚度不小于80 um，局部厚度不小于60μm，镀锌后喷塑，颜色同防护网。
