饮用水水源地一级保护区焊接网隔离栅设计说明

饮用水水源地一级保护区焊接网隔离栅设计说明

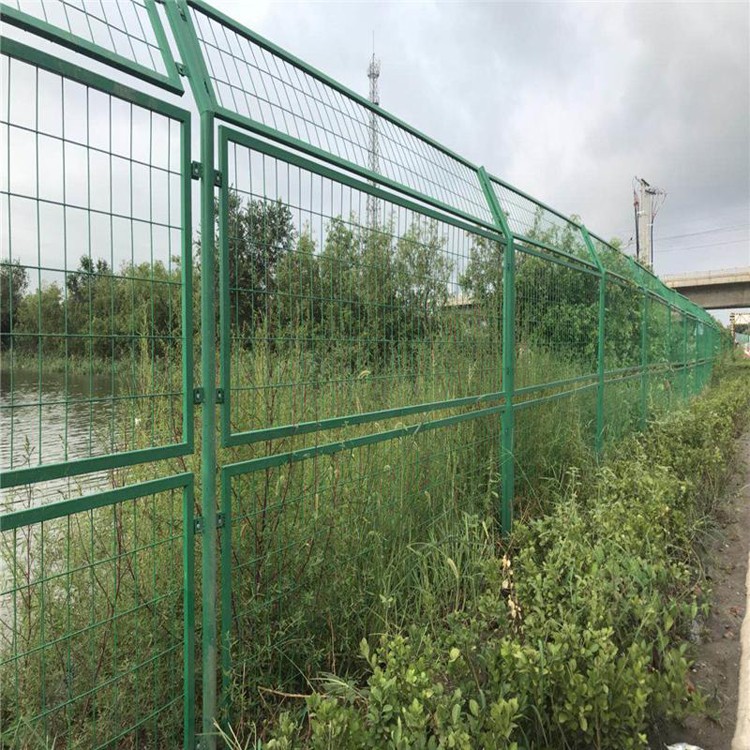

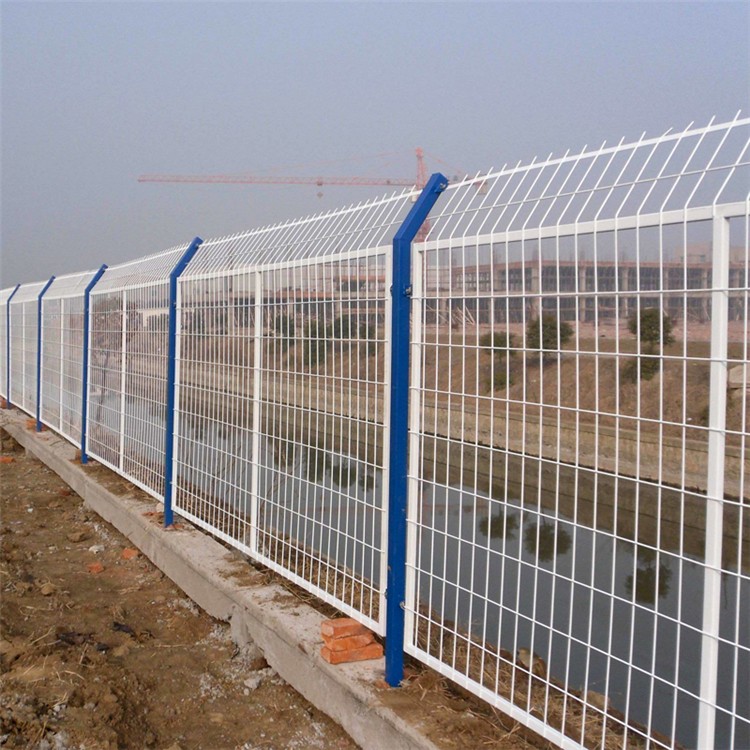

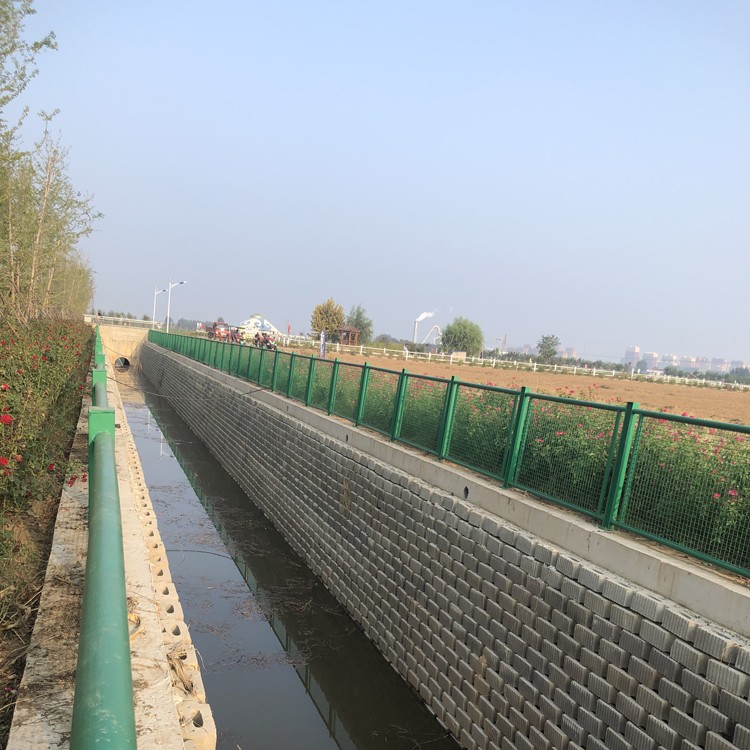

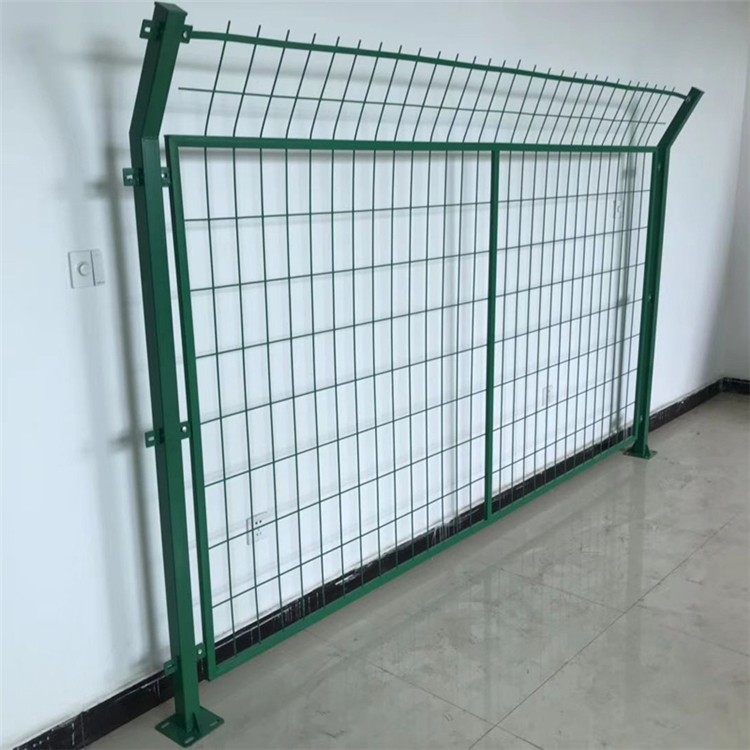

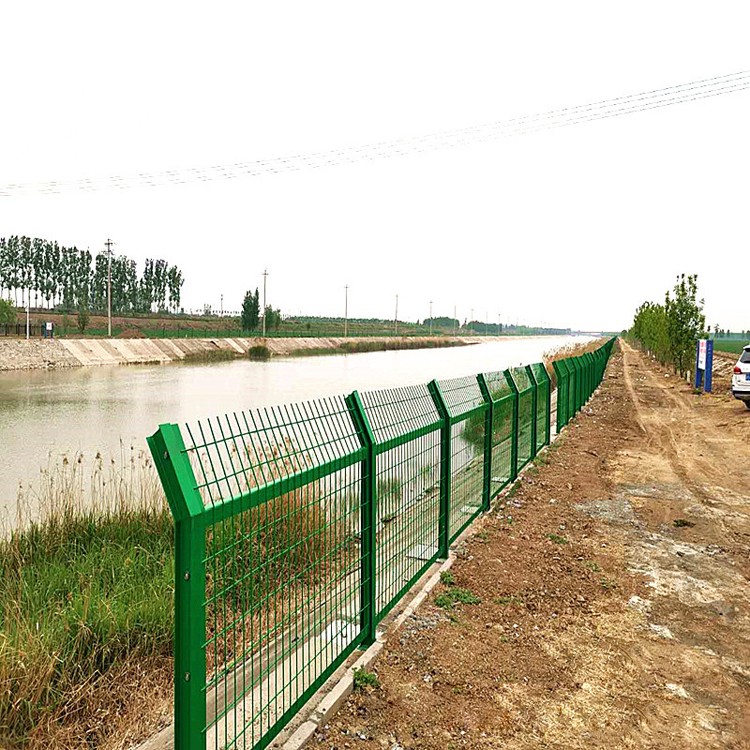

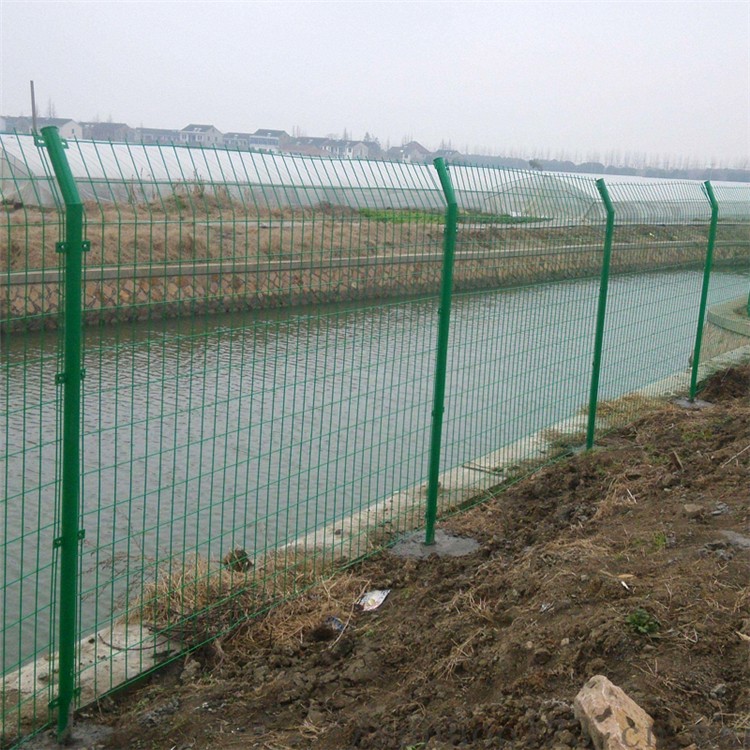

1. 隔离工程将采用钢管立柱焊接网隔离栅，总高度为1.75米，每3米设一节段。其外部将采用绿色聚酯等热固性粉末涂层。在安装时，将保证其平纵线的美观。其中的立柱将采用钢管，边框和网面则采用φ5.0冷拔钢丝点焊成型，基础部分采用现浇C25混凝土。所有的钢构件都需要先进行焊接成型，并进行表面除锈清理，再进行双涂层防腐处理。其中，双涂层内层为金属镀（锌）层，外层的非金属涂层则是聚酯等热固性粉末涂层。其技术要求应符合表4-1和表4-2的规定，颜色由业主确定。

2. 焊接网隔离栅的钢材将采用碳素结构钢Q235，其技术条件应符合《碳素结构钢》（GB/T700-2006）的规定。对于金属网的钢丝，将采用碳素钢丝，并符合《一般用途低碳钢丝》（YB/T5294-2006）的规定。连接件可采用冷轧或热轧钢板，其技术条件应符合《碳素结构钢》（GB/T700-2006）、《止动垫圈技术条件》（GB/T98-1988）的规定。

3. 对于焊接网隔离栅的基础部分，根据各地区地质地貌的结构和复杂程度的差异，施工的过程中要针对不同地质状况实施专业技术。基础部分根据实际情况，一般地质如粉土，沙土等，地基承载力＜300KPa，采用300×300×1000的基础，以达到其基础的稳定；特殊地质如山区段，地基承载力≥300KPa，采用300×300×500的基础。本说明中焊接网隔离栅样式及参数仅为推荐，不作为指定样式，施工选取焊接网隔离栅时，焊接网隔离栅立柱、横梁、孔径等不得低于本图提供参数，且需满足《隔离栅》（GB/T 26941-2011）规范中相关参数要求。
