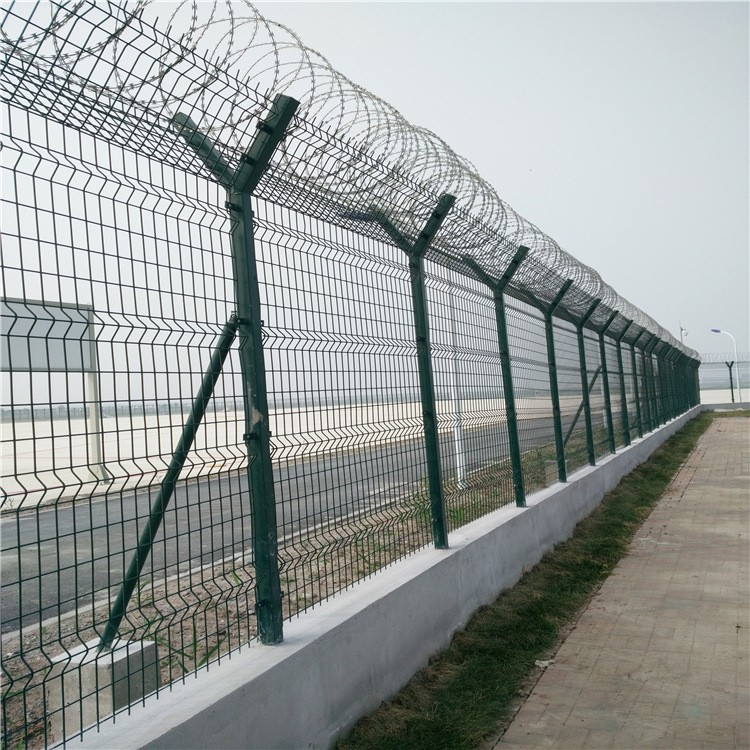

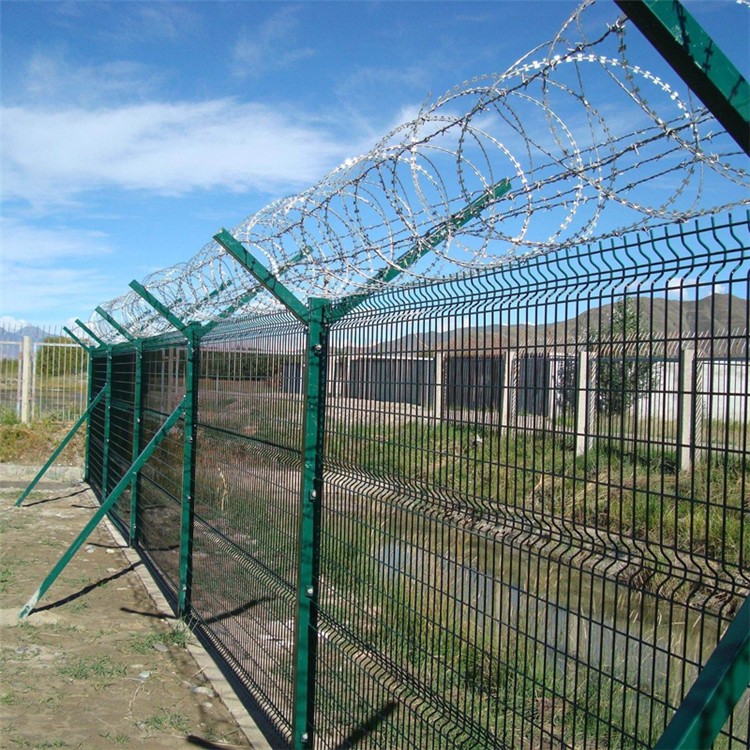

大连机场钢网围界说明

大连机场钢网围界说明:

1.本图尺寸除注明外均以毫米计;立柱：60*60*3.0mm,斜撑：48*48*2.5mm,网孔：50*100*5mm，尺寸：2.5m*3m

2.钢网围界于场区内侧每隔15米设置一个斜撑;

3. 斜撑的防腐要求与立柱相同,采用先热镀锌后汲塑复合防腐形式其浸塑层应均匀光滑、连续,无空隙、裂缝、脱皮及其它有害缺陷;

4.机场围界网焊接施工前,要求各单体校正平直并去毛刺及锈迹;

5.焊接部位要求过渡圆滑,无焊渣,虚焊,气孔等缺陷

6.围界网采用先热镀锌加树脂混合料(PE)浸塑复合防腐形式按照GB/T18226-2000执行,其浸塑层应均匀光滑、连接,无孔隙、裂缝、脱皮及其它有害缺陷;

7.机场钢网围界立柱及斜撑混凝土基座下均需采用5厘米厚现浇混凝土卧底。

8.地梁每隔30米做一道2厘米厚胀缝,胀缝板需做防腐处理。
