陕西地铁通风口钢格板

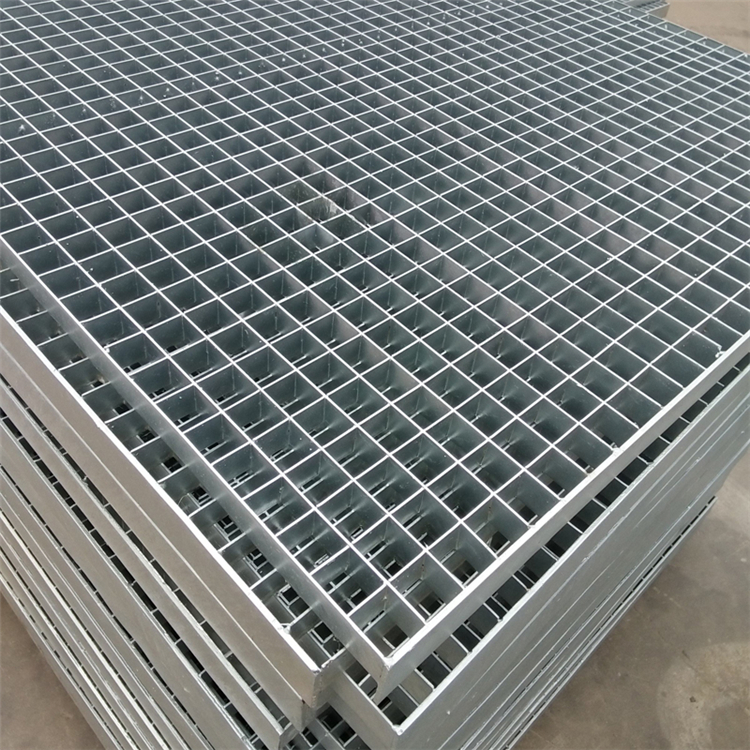

地铁通风口采用对插式钢格板或全扁钢格栅板。横杆为扁钢，截面与负载扁钢的相同，经纬排列交叉相互插入。具有外形美观，表面平整，双向承重，承载力大，但自身重量较重。由于横向和纵向的扁钢共同承担荷载，因而它具有单位重量承载力高的优点。此外它还具备易于生产、造价低廉、形式整齐划一等优点。

1、所有材料必须严格按照采购要求进行采购，保证钢格板的制作尺寸要求。钢格板在冲孔的时候要查看冲孔是否均匀标准;焊接是否牢固美观,是否有虚焊漏焊,这些都会影响到插接钢格板的质量与美观;

2、受力扁钢的最小支撑长度等于钢格板的厚度，最小为30mm。

3、包边采用焊高不小于承载扁钢厚度的单面贴脚焊，焊缝长度不得小于承载扁钢厚度的四倍。

4、固定钢格板：每条边焊3道，平面中心线处焊一道，两端各焊一道，焊缝位置可以是边框的内侧或外侧最易施焊处。焊缝的长度等于网孔的宽度。
